1.1 合盾复合玻璃钢方案简介

目前，在国内湿烟囱的防腐改造初始阶段，内衬防腐材料在实际使用过程中，出现了防腐失效的现象。其原因总结归纳为：

①内衬防腐材料借鉴了国外早期湿烟囱的防腐经验，由于国内外的脱硫烟气工况不同（国内电厂设置旁路系统）及烟囱结构不同（部分电厂烟囱结构创新），其内衬防腐材料性能存在较大差异（耐高温、耐急冷急热、防腐抗渗等方面），这些差异化的防腐材料应用在不同的脱硫工况以及不同结构类型的烟囱，体现出来的防腐效果必然存在偏差；

②内衬防腐材料均为原内衬层上再造一个防腐层，新内衬层并没有对原有腐蚀内衬层进行修复、加固、防水处理等，导致新老内衬层剥落分离，进而出现新内衬防腐后烟囱继续出现渗漏腐蚀的状况。

合盾复合玻璃钢是一种基于防腐失效问题解决的针对性方案。

1.2合盾复合玻璃钢组成

合盾复合玻璃钢由内衬基体、渗透层（渗透剂、补强剂）、结构层（修复剂、增韧剂）、釉面层（釉面剂）组成。修复剂、增韧剂以及釉面剂采用德国“ARTOP化学”进口的复合玻璃钢高分子材料，增强其与基材的结合力及抗拉裂性能。

渗透剂：其主要作用是植渗入发泡砖物理间隙中，使植渗入后的砖体化合生成一个新的坚固致密的化学分子链结构体。

补强剂：其主要作用是使砖体空隙充分吸收渗透剂和补强剂至容量饱和，增强渗透剂的还原功效，使这个坚固的化学分子链结构体同时具有极好的致密性。

修复剂：其主要作用是修复砖体的缺陷和缝隙，使其成为一个平滑坚固且密封的表面。同时该产品具有极强的粘接力，可以将渗透剂和补强剂营造的紧密化学分子链结构体与后面镀釉保护加强面紧密结合。

增韧剂：其主要作用是增加整个化学分子链结构体的柔韧度，防止由于烟囱运行中扭转、摆动及收缩引起的应力破环而开裂。

釉面玻璃钢层：最后喷涂玻纤釉面钢将整个化学分子链结构体起到加强保护隔离密封的作用，做到万无一失。同时由于釉面光滑，摩擦系数比较小，会减小烟气上升过程中的摩擦阻力损失，对烟囱的负压运行起到关键的促进作用。

1.3合盾复合玻璃钢防腐原理

合盾复合玻璃钢防腐原理是将防腐材料中的渗透剂、补强剂充分渗透基体10-20毫米，修复剂将表面腐蚀缺陷修复平整、增韧剂加强连接缝及新旧结合缝的链接韧性、釉面剂玻璃钢层将表面镀釉减小摩擦阻力，高度聚合的复合玻璃钢材料充分渗入基材深层，与基材本体间的微间隙产生化学聚合，对原有内衬基体进行加固、修复、防水、防腐处理，以原有内衬层为依托，合成一体，形成一个具有抗渗、耐温、耐酸、抗拉伸、抗冷热交替的功能型玻璃钢防腐盾牌。

目前烟囱内衬最新防腐工艺，借鉴传统玻璃钢防腐的优点，通过高分子复合材料与烟囱内衬基体的结合，达到了防腐工艺及防腐效果的优化组合。

合盾，从实践中孕育而来，是基于一种广义基材处理的玻璃钢防腐处理技术的应用，是对国内外防腐理念的一次重大革命。

1.4合盾复合玻璃钢防腐施工工艺

合盾防腐体防腐施工工艺：喷涂渗透剂→喷涂补强剂→喷涂及批刮修复剂→喷涂增韧剂→喷涂釉面剂→局部节点处理。

1、渗透剂施工

采用喷涂的方式，以每2米一节的区域内自上往下连续喷涂渗透剂，反复喷涂达到渗透剂设计使用量，直至砼基表面吸附饱和，渗透剂设计使用量为0.3㎏/㎡。

渗透剂施工（相片来自大唐潮州电厂#1烟囱施工）

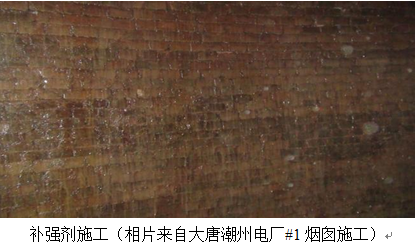

2、补强剂施工

渗透剂施工作业完后，以每2米一节的区域内自上往下连续喷涂补强剂，反复喷涂达到补强剂设计使用量，直至砼基表面吸附饱和，补强剂设计使用量为0.3㎏/㎡。验评标准：涂膜颜色均匀一致，无气泡、细裂龟裂、回粘、漏涂、剥落现象。目测检查。

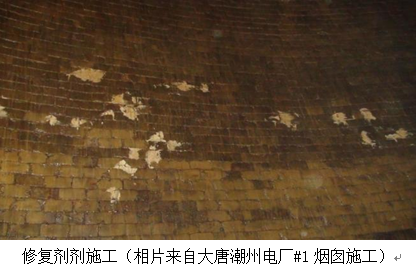

3、修复剂施工

从烟囱顶部由上往下，采用喷涂及批刮相结合的方式进行修复剂施工，修复缝隙孔洞及凸凹不平面至平整一致，增加结构层厚度及耐磨性能。修复剂的设计使用量为0.6㎏/㎡。每道施工间隔时间不低于8小时。验评标准：表面平滑光整，封闭密实。目测检查。

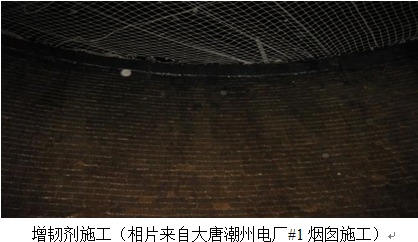

4、增韧剂施工

上道工序施工完后，间隔8小时才能进行增韧剂施工，其作用增加渗透剂、补强剂、修复剂与交接缝的柔韧性，是烟囱在扭摆中不产生裂纹。增韧剂设计使用量为0.2㎏/㎡。验评标准：涂膜颜色均匀一致，无气泡、细裂龟裂、回粘、漏涂、剥落现象。目测检查。

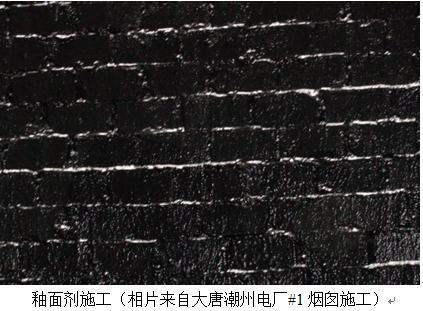

5、釉面剂施工

上道工序施工完后，间隔8小时才能进行釉面剂施工，釉面剂设计使用量为1.2㎏/㎡。验评标准：涂膜颜色均匀一致，无气泡、细裂龟裂、回粘、漏涂、剥落现象。目测检查。

1.5合盾复合玻璃钢防腐特性

对混凝土基体进行加固、修复，并做防水、防腐处理，以混凝土基体为依托，两者紧密化合成一体，形成防腐抗渗的功能型玻璃钢防腐盾牌；

合盾复合玻璃钢较厚，能渗入砖体空隙3mm左右，但在基面增加的厚度却非常薄，合盾复合玻璃钢总厚度约3.5mm。合盾复合玻璃钢不会减少烟囱内径排烟量，不会给烟囱内壁荷载造成额外负荷，釉面的光滑更有利于烟囱负压运行；

具有极好的耐水性、耐酸碱性和耐热性250℃，及抗冷热冲击作用；

可在基层带潮、带水情况下或是低温条件下施工，橧水性好；

合盾复合玻璃钢中其纳米级高分子树脂含量高，柔韧性好，其中含有复合玻璃纤维，不会因烟囱运行时的振动而造成的开裂；

特别适合对烟气外窜、渗漏严重的旧烟囱改造，具有非常显著的效果；

合盾复合玻璃钢在温度250℃的范围内，温度越高，合盾复合玻璃钢致密性能越好，抗拉伸能力越强，即使保护加强面受到损坏，主本体防水、防腐功效不变；
